Микросхема К155ЛН3, как и ее импортный аналог SN7406(или просто - 7406, без SN), содержат
в себе четыре буферных элементов - усилителей-инверторов.
Микросхемы К155ЛН3 и 7406 являются аналогами с полным совпадением распиновки и очень
близкими рабочими параметрами.
Питание осуществляется через выводы 7(минус) и 14(плюс), стабилизированным напряжением от 4,75 до 5,25 вольт.
Микросхемы К155ЛН2 и 7406 созданы на базе ТТЛ, поэтому - напряжение 7 вольт является для них
абсолютно максимальным. При превышении этого значения прибор очень быстро сгорает.

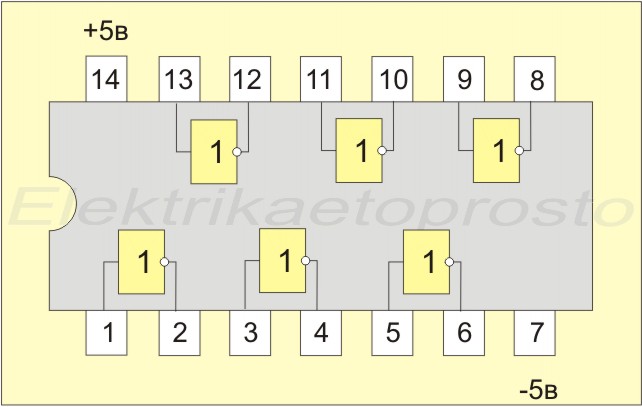

Расположение выходов и входов логических элементов (распиновка) выглядит вот, таким образом.
Параметры К155ЛН3.
1.Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . 5 В ±5%
2.Выходное напряжение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 В
3.Выходное напряжение низкого уровня (Iвых=16 мА). . . . . . . . . . . . . . 0,4 В
4.Выходное напряжение высокого уровня (Iвых=40 мА). . . . . . . . . . . . . 0,7 В
5.Напряжение блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -1,5 В
6.Входной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -1,6 мА
7.Входной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,04 мА
8.Ток утечки на выходе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,25 мА
9.Входной пробивной ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 мА
10.Ток потребления при низком уровне выходного напряжения . . . . . . . . 51 мА
11.Ток потребления при высоком уровне выходного напряжения . . . . . . . 48 мА
12.Потребляемая статическая мощность на 1 логический элемент . . . . . . 43,3 мВт
13.Время задержки распространения при включении . . . . . . . . . . . . . . . . 23 нс
14.Время задержки распространения при выключении . . . . . . . . . . . . . . . 15 нс
