Микросхема К155ЛН1, импортный аналог - микросхема SN7404.

Микросхема К155ЛН1, как и ее импортный аналог SN7404(или просто -7404, без SN), содержат в себе четыре буферных элементов - усилителей-инверторов. Микросхемы К155ЛН1 и 7404 являются аналогами с полным совпадением распиновки и очень близкими рабочими параметрами. Питание осуществляется через выводы 7(минус) и 14(плюс), стабилизированным напряжением от 4,75 до 5,25 вольт.

Микросхемы К155ЛН1 и 7404 созданы на базе ТТЛ, поэтому - напряжение 7 вольт является для них абсолютно максимальным. При превышении этого значения прибор очень быстро сгорает.

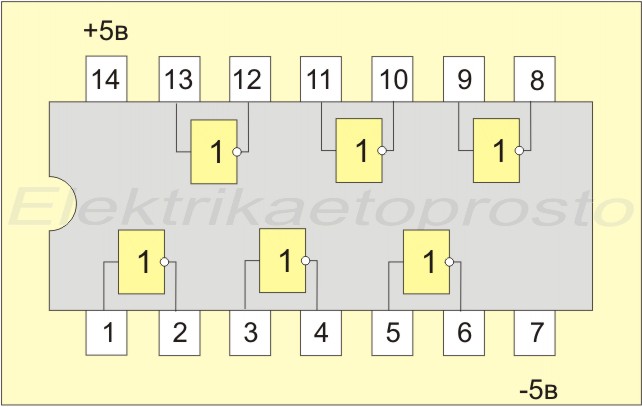

Расположение выходов и входов логических элементов (распиновка) выглядит вот, таким образом.

Параметры К155ЛН1.

1. Номинальное напряжение питания 5 В 5 %
2. Выходное напряжение низкого уровня не более 0,4 В
3. Выходное напряжение высокого уровня не менее 2,4 В
4. Входной ток низкого уровня не более -1,6 мА
5. Входной ток высокого уровня не более 0,04 мА
6. Входной пробивной ток не более 1 мА
7. Ток потребления при низком уровне выходного напряжения не более 33 мА
8. Ток потребления при высоком уровне выходного напряжения не более 12 мА
9. Потребляемая статическая мощность на один логический элемент не более 19,7 мВт
10. Время задержки распространения при включении не более 15 нс
11. Время задержки распространения при выключении не более 22 нс
