Микросхема К155ЛА9, импортный аналог - микросхема SN7403.

Микросхема К155ЛА9, как и ее импортный аналог SN7403(или просто -7403, без SN), содержат в себе четыре логических элемента (вентиля) И - НЕ. Микросхемы К155ЛА9 и 7403 являются аналогами, с полным совпадением распиновки и очень близкими рабочими параметрами. Питание осуществляется через выводы 7(минус) и 14(плюс), стабилизированным напряжением от 4,75 до 5,25 вольт.

Микросхемы К155ЛА9 и 7403 созданы на базе ТТЛ, поэтому - напряжение 7 вольт является для них абсолютно максимальным. При превышении этого значения прибор очень быстро сгорает.

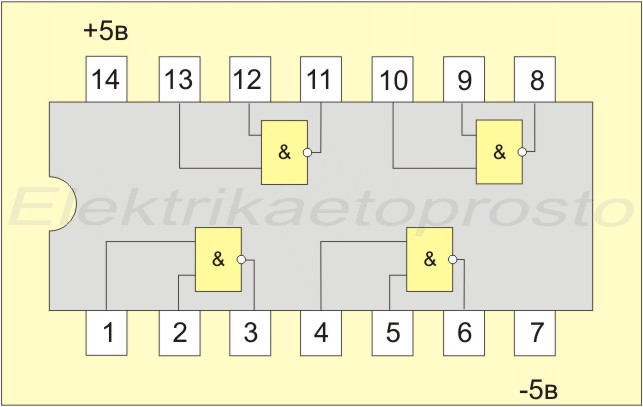

Расположение выходов и входов логических элементов (распиновка) выглядит вот, таким образом.

Параметры К155ЛА9.

1 Номинальное напряжение питания 5 В
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2 В
4 Входной ток низкого уровня не более 0.34 мА
5 Входной ток высокого уровня не более 0,002 мА
6 Входной пробивной ток не более 1 мА
7 Ток короткого замыкания -18...-55 мА
8 Ток потребления при низком уровне выходного напряжения не более 48 мА
9 Ток потребления при высоком уровне выходного напряжения не более 8 мА
10 Потребляемая статическая мощность на один логический элемент не более 40 мВт
11 Время задержки распространения при включении не более 15 нс
12 Время задержки распространения при выключении не более 22 нс
