"Бегущие огни" на транзисторах и микросхеме.

Предложенная схема позволяет реализовать устройство для плавного, поочередного переключения четырех гирлянд. На видео демонстрация работы устройства собранного на макетной плате.

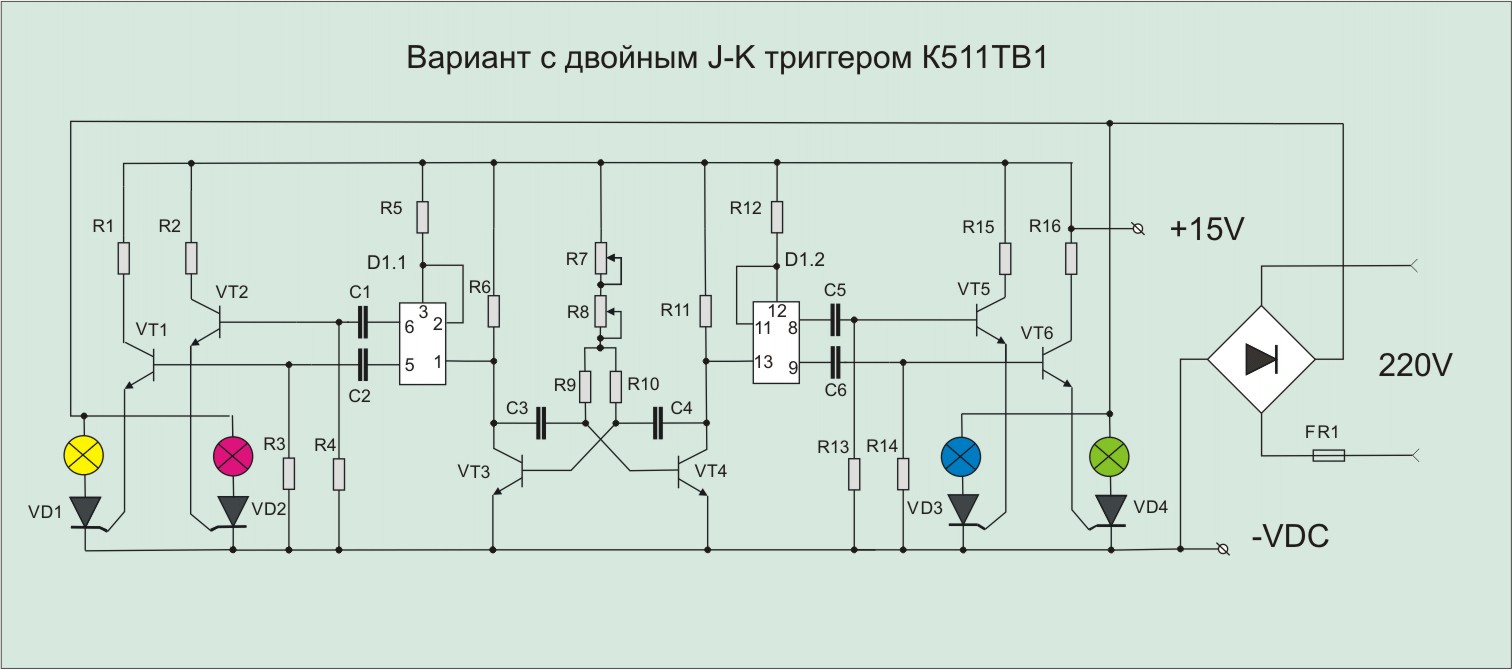

Структурно схема состоит из мультивибратора, двух переключающих триггеров и четырех выходных каскадов на тиристорах. При различии частоты задающего генератора и частоты питающей сети угол открывания тиристоров плавно меняется. Периодичность переключения зависит от степени этого различия.

При частоте мультивибратора 200 гц частота отпирающих импульсов поступающих на управляющий электрод каждого из тиристоров равна 50 гц. Если мы увеличим частоту мультивибратора до 204 гц, получим частоту отпирающих импульсов - 51 гц. Это даст эффект плавного нарастания свечения каждого каскада с частотой в 1 гц.
Если же уменьшить частоту мультивибратора, например, до 196 гц, можно получить эффект плавного угасания с частотой в 1 гц.

Детали

Транзисторы можно взять любые маломощные n-p-n, с запасом по напряжению. Например - КТ315, 2SC1815, ВС546.
Конденсаторы можно использовать любого типа, я использовал керамические. С1, C2, C5, C6 - 47nF(0,05мкФ). C3, C4 - 250nF(0,25мкФ).
Резисторы R1, R2, R15, R16 - 0,25 Вт, 300 Ом. Остальные - любой мощности. R5, R6, R11, R12 - 1,5кОм. R3, R4, R9, R10, R13, R14 - 10кОм. Подстроечный резистор для грубой подстройки частоты R8 -4,7 кОм. Переменный резистор R7 для точной настройки частоты - 300 Ом. И тот и другой любой мощности и типа.

Диодный мост для выпрямления сетевого напряжения 220 в. готовый или собранный из отдельных диодов. Выбирается исходя из мощности потребляемой нагрузкой, обязательно должен быть запас по току, лучше двукратный.
Тиристоры - КУ202Н, КУ202М.

В целях безопасности, для гальванической развязки, можно использовать для питания тиристоров разделительный трансформатор. Еще - лучший вариант, взять лампы или гирлянды на пониженное напряжение и, соответственно, понижающий трансформатор подходящий по напряжениям и мощности. Источник для питания транзисторов и микросхемы - 0,5А, 12-15в.,стабилизированный.

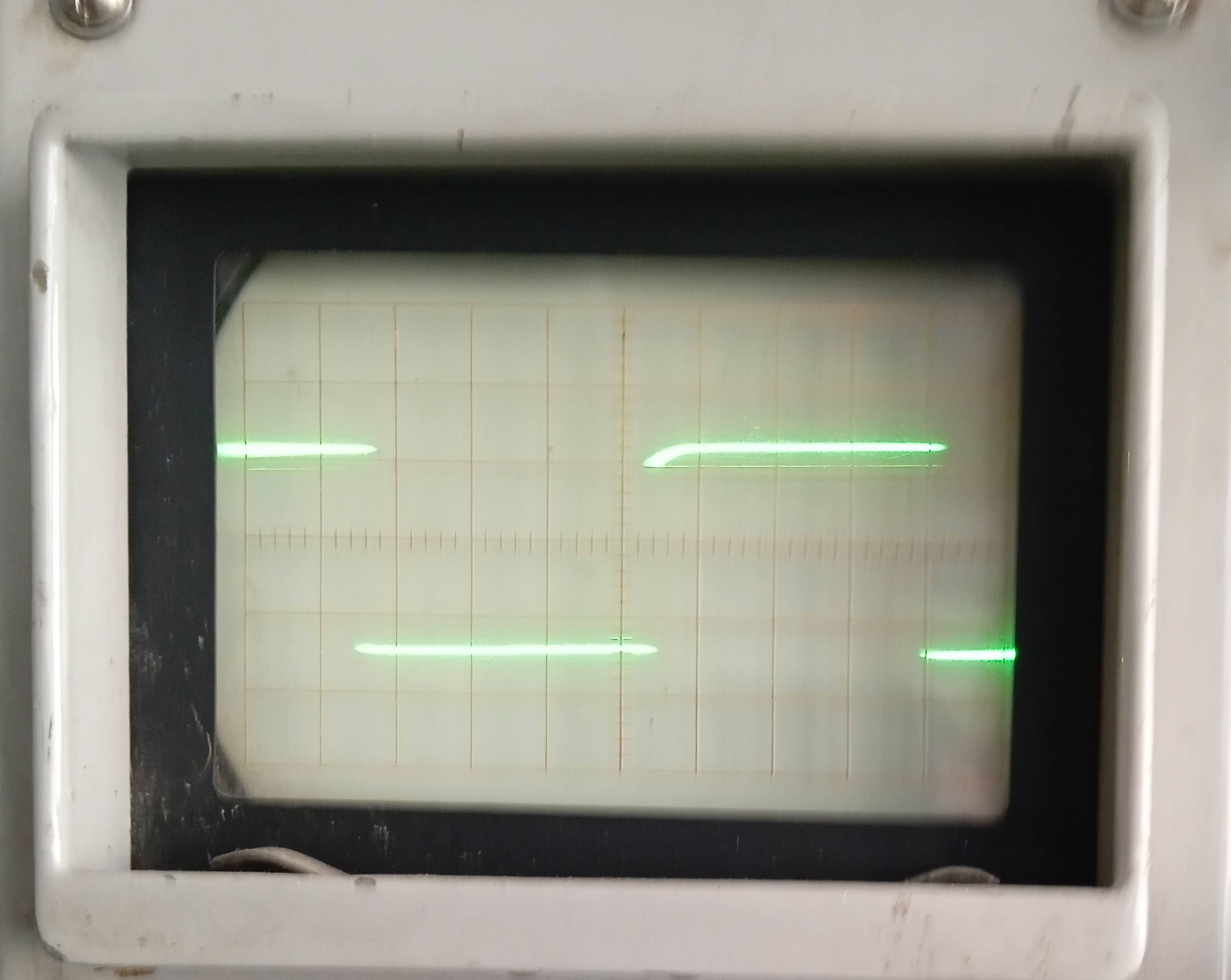

Использована микросхема К511ТВ1 - двойной J-K триггер, в счетном режиме.Выводы J и K каждого триггера соединены вместе и подключены к плюсу питания через резисторы 1,5 кОм. Выводы 4 и 10(установка 1) не задействованы. Импульсы с мультивибратора поочередно поступают на тактовые входа( 1 и 13 вывода).

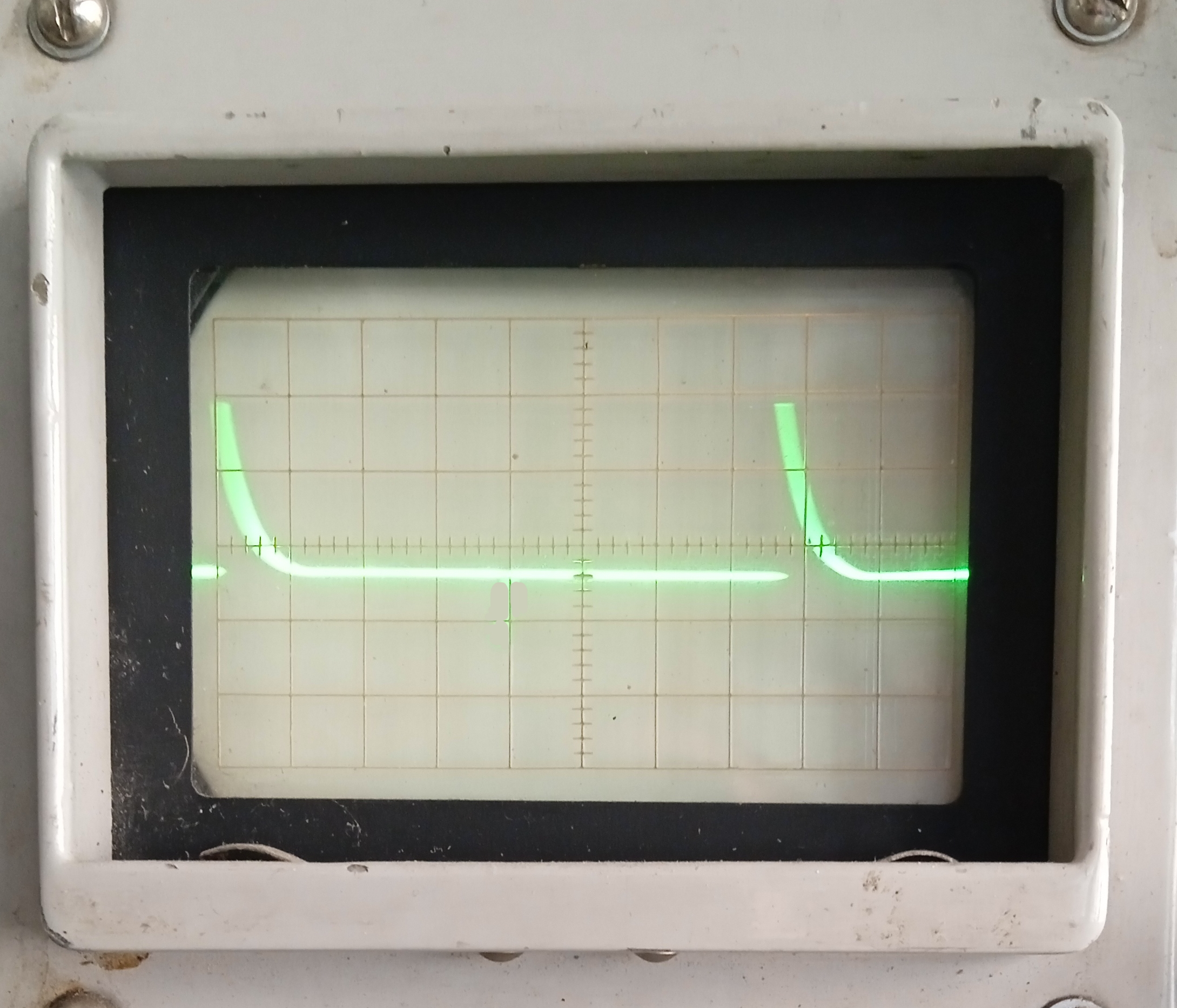

Положительные импульсы последовательно возникающие на выходах(выводы 5,6,7,8) преобразовываются на дифференцирующих цепочках(С1-R4,C2-R3,C5-R13,C6-R14).

Преобразованные импульсы через эмиттерные повторители на транзисторах VT1,VT2,VT5,VT6 поступают на управляющие электроды тиристоров VD1,VD2,VD3,VD4.

В целях безопасности, для гальванической развязки, можно использовать для питания тиристоров разделительный трансформатор. Еще - лучший вариант, взять лампы или гирлянды на пониженное напряжение и, соответственно, понижающий трансформатор подходящий по напряжениям и мощности.
