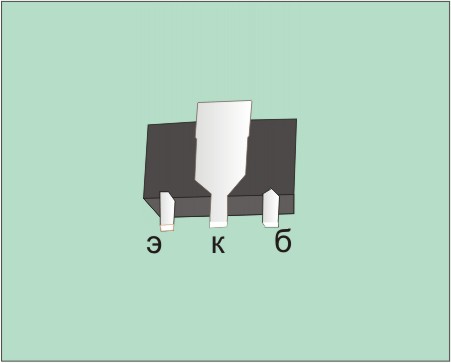

Транзисторы 2Т664А9,2Т664Б9,
КТ664А9,КТ664Б9 - параметры, расположение выводов.


Аналоги транзисторов КТ664, 2Т664.


Транзисторы КТ644.

Транзисторы КТ664, 2Т664 - кремниевые, средней мощности, высокочастотные усилительные, структуры - p-n-p.
Корпус пластиковый с жесткими выводами, масса около 0,1 гр.
Маркировка кодированная буквенно - цифровая, У 2Т664А9 - 2А
У 2Т664Б9 - 2Б
У КТ664А9 - КА
У КТ664Б9 - КБ


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )на радиаторе - 1 Вт, без радиатора - 0,3 Вт

. Максимальное постоянное напряжение коллектор-эмиттер с неподключенной базой:
У 2Т664А9, КТ664А9 - 80 в.
У 2Т664Б9, КТ664Б9 - 60 в.

Максимальное постоянное напряжение коллектор-база - У 2Т664А9, КТ664А9 - 120 в.
У 2Т664Б9, КТ664Б9 - 100 в.

Максимальное постояное напряжение эмиттер-база - 5 в.

Максимальный постоянный ток коллектора - 1 А.

Максимальный импульсный ток коллектора - 1,5 А.

Коэффициент передачи тока:
от 40 до 250.

Обратный ток коллектор - база - не выше 10 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 0,3в.

Напряжение насыщeния база-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 1,1в.

Граничная частота передачи тока( fh21э ) - 140 МГц.


Зарубежные аналоги транзисторов КТ664, 2Т664.

Прямых аналогов нет. Можно попробовать транзисторы 2SA715(другой корпус, большая мощность, но меньшее напряжение)
2Т664А9, КТ664А9 - можно заменить на транзисторы 2SA715B (при напряжении питания не выше 35 вольт).
2Т664Б9, КТ664Б9 - можно заменить на транзисторы 2SA715C (при напряжении питания не выше 35 вольт).
