Транзисторы
2Т313А, 2Т313Б, КТ313А, КТ313А,
КТ313А1, КТ313Б1, КТ313В1, КТ313Г1,
параметры, расположение выводов.

Транзисторы 2Т313, КТ313

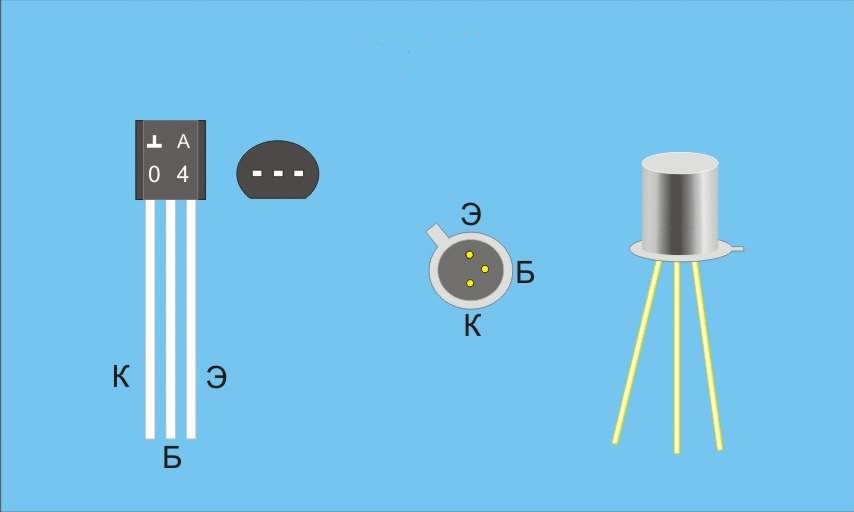

Транзисторы 2Т313, КТ313 - кремниевые, биполярные, p-n-p, универсальные, высокочастотные. Корпус металлостеклянный(2T313A,2T313Б,КТ313А, КТ313Б) или пластмассовый - TO-92(КТ313А1,КТ313Б1,КТ313В1,КТ313Г1), с гибкими выводами. Маркировка на корпусе буквенно - цифровая, или цветовая. При цветовой маркировке - оранжевая метка сбоку, группа А - темно-красная метка сверху, группа Б - желтая метка сверху, группа В - темно-зеленая метка сверху, группа Г - голубая метка сверху. Еще один вид маркировки - значок, похожий на перевернутую букву Т в верхнем левом углу корпуса и буква группы сверху справа(на картинке ниже).

Основные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 300 мВт без теплоотвода, 1,5 Вт с теплоотводом.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 200 МГц;

Максимальное напряжение коллектор - эмиттер - Для КТ313А1, КТ313Б1,КТ313А, КТ313Б,2Т313А, 2Т313Б 50в, для КТ313В1 45в, для КТ313Г1 25в

Максимальное напряжение коллектор - база - Для КТ313А1, КТ313Б1,КТ313А, КТ313Б,2Т313А, 2Т313Б 60в, для КТ313В1 50в, для КТ313Г1 30в

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока -
для 2Т313А, КТ313А, КТ313А1 от 30до 120,
для 2Т313Б, КТ313Б, КТ313Б1 от 80до 300,
для КТ313В1 от 200до 520,
для КТ313Г1 от 400до 800.

Максимальный постоянный ток коллектора - 350 мА, 600 мА .

Обратный ток коллектора - 0,5мкА .

Обратный ток эмиттера - 0,5мкА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 150 mА, базы 15 mА - 0,5в.

Напряжение насыщения база-эмиттер при токе коллектора 150 mА, базы 15 mА - 1,3в.

Импортные аналоги транзисторов 2Т313, КТ313.
